图像特殊数据拟合及测量-接触角，基线等

问答交流
1

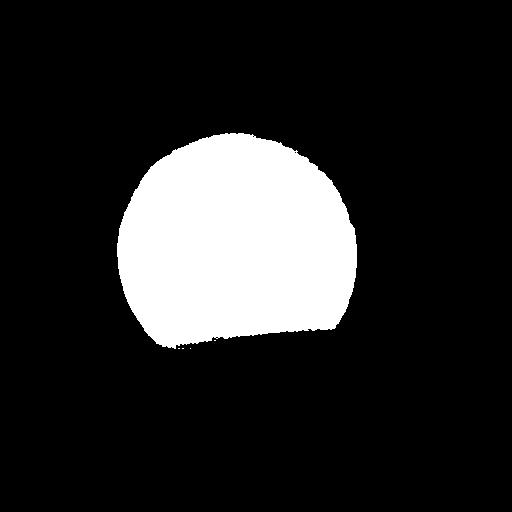

各位好，我有一些处理后的avi视频，目的就是先拟合被一条直线截掉了一部分的椭圆（需要拟合椭圆的长轴，短轴的参数）以及测量该椭圆与该直线的夹角，椭圆的高和基线长度（就是直线与椭圆相交部分的长度）。下面是一张视频中截取的图片，我有一个python代码可以处理，但是问题在于这个基线不准，主要原因是在视频中，部分椭圆基本是圆形，剩下一部分是椭圆，两者的基线长度应该差不多，但用我的python代码处理之后发现椭圆情况下拟合的基线会短很多，导致其他测量数据不准。如果你对这个问题感兴趣的话我可以把这个代码和avi视频发给你。谢谢！现在想尝试使用imageJ来进行处理，试了Fit ellipse功能拟合不好，也无法测量接触角这样的数据。

1.00 s
1.00 s512×512 4.74 KB

2

用ImageJ不是很容易自动化这个过程，可能需要手动打点。
以下是chatgpt o1 的回答，希望对你有帮助：
从你的描述来看，核心问题在于：

  1. 你需要同时拟合出椭圆的几何参数（长轴、短轴、旋转角等）。
  2. 在视频中有些情况下椭圆近似圆，这时候用常规的“长短轴”思路去拟合，往往会出现数值不稳定或者结果不合理的情况。
  3. 你还要精确测量椭圆（或圆）与那条“基线”直线的交点距离（即基线长度）。在椭圆接近圆的情况下，如果代码仍沿用“椭圆 = 圆周率 * 一堆参数”的思路，或者在提取“长轴-短轴-旋转角”时发生了偏差，就会直接导致后续对交点的计算不准。

下面给一些思路，帮助你在“既可能是标准椭圆，也可能接近圆”的混合场景下，得到更稳定的基线长度和角度测量。

一、从几何方程出发的“直接求交点”思路

如果你能够比较稳定地获取“椭圆方程”和“直线方程”，那么直接解方程求交点会是非常干脆的做法，尤其适用于部分椭圆被截掉的场景。

  1. 拟合椭圆方程

    • 常用方法是“最小二乘拟合椭圆”(Direct Least Square Fitting of Ellipses)，或者用 OpenCV 里的 cv2.fitEllipse。
    • 一般可得到椭圆的中心 ((x_0, y_0))、长轴 (a)、短轴 (b)、旋转角 (\phi)。
    • 如果需要椭圆的标准几何方程，可以转换成如下通用二次型形式（旋转椭圆的方程）：
      [
      \frac{((x - x_0)\cos\phi + (y - y_0)\sin\phi)^2}{a^2}
      ;+;
      \frac{((x - x_0)\sin\phi - (y - y_0)\cos\phi)^2}{b^2} ;=; 1.
      ]

  2. 定义直线方程

    • 直线方程通常写作 (L(x, y) = Ax + By + C = 0)。
    • 如果你的视频图像中，这条线的端点或特征可以用霍夫变换等方法来检测，也可以通过已知坐标计算出 (A,B,C)。

  3. 求交点

    • 将直线方程 (Ax + By + C = 0) 代入椭圆方程，最终会变成一元二次方程(理论上可能也会更高阶，但通过适当的旋转坐标系简化可以得到较为直接的二次方程)：
      [
      \begin{cases}
      \text{(ellipse)} & F_{\text{ellipse}}(x,y) = 0, \
      \text{(line)} & Ax + By + C = 0.
      \end{cases}
      ]
    • 解出两个交点 ((x_1, y_1)) 和 ((x_2, y_2))，从而基线长度就是
      [
      \sqrt{(x_1 - x_2)^2 + (y_1 - y_2)^2}.
      ]
    • 这样做最大的好处是，即使椭圆退化成近似圆，或者只剩一个小弧度，你的算法依然能“从方程出发”拿到两个交点，结果不易受“长轴-短轴-旋转角不稳定”的影响。

注意：如果用 OpenCV 的 fitEllipse 得到的是中心、长轴、短轴、旋转角，那么先将它转成二维旋转椭圆的解析式，再和直线方程联立求解，就能得到比较精准的交点坐标。

二、“近圆”情况下如何避免长短轴数值不稳定

当椭圆近似圆的时候，(a \approx b)，有以下几种改进思路：

  1. 设定阈值，近似视为圆

    • 如果拟合出来的长轴与短轴之比 (\frac{a}{b}) 很接近 1，比如 (\frac{a}{b} < 1.05)，那么基本可以当圆处理。
    • 这时只需要半径 (r \approx a \approx b)、中心 ((x_0, y_0)) 即可，求与直线的交点就变成解圆方程 + 直线方程，简单又稳定。
    • 这样既能避免在椭圆长轴-短轴参数近似时的数值震荡，也能让交点计算公式更直接。

  2. 针对近圆形状，固定旋转角

    • 当 (a\approx b) 时，旋转角 (\phi) 的数值对结果没什么影响(因为圆对旋转是不敏感的)，却会引入不必要的拟合抖动。
    • 你可以在拟合中做一个条件判断：如果发现 (a\approx b)，就把 (\phi) 锁定/不关心（或者说在后续计算里忽略 (\phi)）。
    • 这样就减少了旋转角对后续基线长度的影响。

  3. 分情况结合

    • 如果“检测/拟合”阶段自动区分“圆”还是“确实是椭圆”，则你可以对圆和椭圆分别采用不同的后处理(见上面第1点)。
    • 这样对“圆形”和“椭圆”都可以得到更合理的结果。

三、改进轮廓检测或拟合的策略

有时测量不准，根源并不在“算交点”的过程，而是在“轮廓/椭圆拟合”本身受到噪声、缺口、二值化失真等影响，常见改进思路包括：

  1. 预处理

    • 在做 cv2.findContours 或其他检测算法前，先做 平滑 / 去噪（形态学闭运算、开运算、GaussianBlur 等）来让轮廓更干净。
    • 在图像中有些“半椭圆”缺失严重时，可以适当地 补点 或 插值，让拟合更稳定。

  2. 轮廓筛选

    • 有时检测到的轮廓里，可能混进了其他干扰曲线。
    • 你可以根据 “面积、周长、外接矩形大小” 等先把不符合形状的轮廓过滤掉，再进行椭圆拟合。

  3. 分段拟合

    • 如果视频中椭圆的下半部分被线大面积遮挡，也可能导致拟合出偏移很大的椭圆。
    • 这时可以先检测“线的上方和下方”，把可见度高的一侧作为主要参考点，然后用更鲁棒的方法来做 部分椭圆的拟合。

  4. RANSAC / Robust Fitting

    • 如果轮廓上有较多外点（不属于理想的椭圆边缘），可以考虑 RANSAC 方式的椭圆拟合，排除掉不符合椭圆趋势的噪声点。

四、基线长度不准的常见原因和对策

  1. 轮廓检测不全/缺口大

    • 导致椭圆的拟合本身不准，最终交点会出现偏差。
    • 可尝试让轮廓更完整，或者使用部分椭圆拟合的鲁棒算法。

  2. 长短轴几乎相等导致旋转角混乱

    • 在长轴≈短轴时，少量噪声会让 (\phi) 的拟合结果跳变，从而影响基线和其他数据。
    • 使用“视作圆”或“忽略旋转角”的思路，可以让交点估计更稳定。

  3. 视频分辨率、光照等外界因素

    • 如果视频分辨率较低、光照变化大，会使得轮廓边缘抖动、跳跃。
    • 这种情况下可以尝试在图像域先做稳定化(如背景对比度均衡、帧间滤波)，降低抖动对轮廓提取的影响。

小结

  • 最关键的改进：在椭圆退化为近似圆时，用“圆 + 直线交点”的思路直接求解，能极大地提高基线长度的准确度。
  • 如果你不想每次都显式解方程，也可以在检测后得到中心、长轴、短轴、旋转角，再把它们转换成标准旋转椭圆的方程，和直线做一次方程联立求解，得到两个交点坐标并计算距离。
  • 要确保轮廓和拟合参数尽量准确，可以结合一些预处理、形态学操作或者 RANSAC 等鲁棒拟合手段。

这样一来，无论是在“标准椭圆”还是“接近圆”的情况下，都能得到更准确、更稳定的基线测量结果。祝你调试顺利!
